本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车电站冷水机组高低压配电源箱的效用： 1、合适的划分电量。 2、以便于对电路原理的启闭运作。 3、有较高的预防预防层级，能抽象思维的出现电路板的导通状态下。

项目名称：656KW柴油车并网广西顶博发电机组制造的组单机配电箱主要元件明细清单
供动力箱核心元器件清单表格
序列号	种类	具体型号金桥铜业跨接线的截面积大小	公司的	量	厂商
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂汽轮电机控制器接线图	HGM6110	只	1	众智
3	带发无刷电机发动机转速管控器	C2002	只	1	孚创
4	直流电压电压电源模块	DC24V	只	1	众智
5	大中型在期间继家电	HH54P    DC24V	只	2	正泰
6	中型前面按钮开关开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

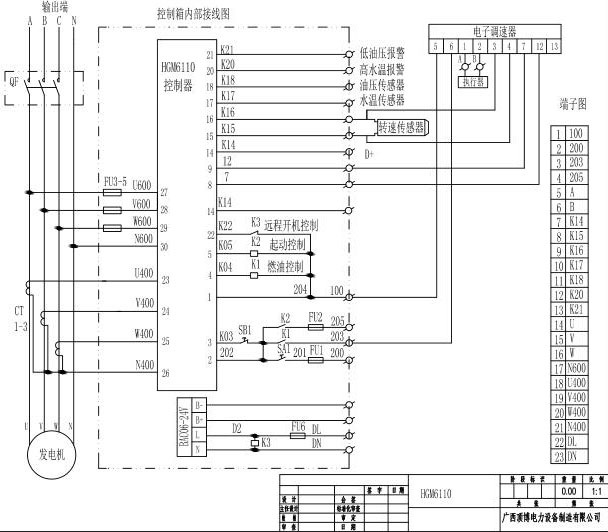

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.518mz.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
